Projekt “Per radio ad astra” umożliwia uczniom III Liceum Ogólnokształcącego w Gdyni bezpośredni kontakt z techniką kosmiczną poprzez odbiór sygnałów z polskiego satelity studenckiego PW-SAT2.

Przedsięwzięcie realizowane jest we współpracy z Kołem Naukowym Morski Klub Łączności SP2ZIE “Szkuner” Akademii Morskiej w Gdyni.

Charakterystyka projektu

Projekt ma na celu rozwijanie zainteresowań młodzieży licealnej technologiami kosmicznymi poprzez praktyczny odbiór sygnałów satelitarnych, ze szczególnym uwzględnieniem konstrukcji tworzonych przez polskich studentów w ramach programu PW-Sat.

W ramach działań powstają rozwiązania techniczne i program edukacyjny, które mają łączyć szkoły z ośrodkami naukowymi oraz popularyzować wiedzę o technikach wykorzystywanych w eksploracji kosmosu.

Projekt realizowany jest dzięki zasobom i kadrze SP2ZIE, we współpracy z III LO w Gdyni, Studenckim Kołem Astronautycznym Politechniki Warszawskiej oraz przy wsparciu Centrum Badań Kosmicznych PAN.

Opis realizacji

W ramach projektu członkowie SP2ZIE budują odbiorczą stację naziemną, wyposażoną w odpowiednie odbiorniki i zestawy antenowe. Stacja umożliwi odbiór sygnałów z obiektów na orbicie okołoziemskiej, w szczególności z PW-SAT2, oraz ich śledzenie podczas przelotów.

Odebrane dane będą przekazywane przez internet do III LO w Gdyni, gdzie posłużą do zajęć edukacyjnych z technik odbioru sygnałów satelitarnych.

PW-Sat2

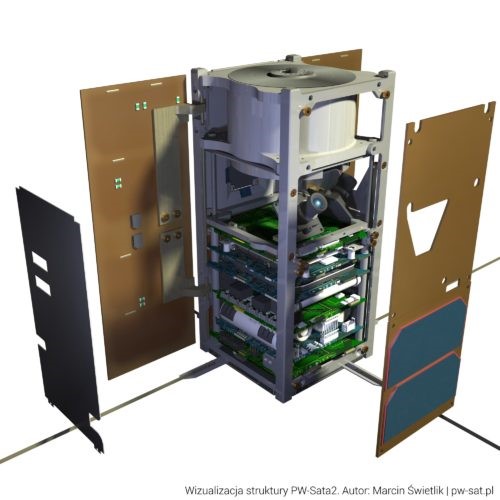

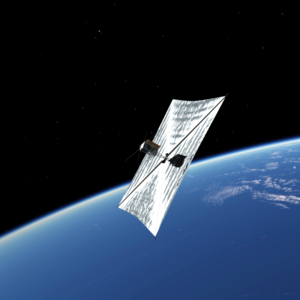

PW-Sat2 to studencki projekt edukacyjny, którego głównym celem jest przetestowanie systemu deorbitacji z żaglem o powierzchni 4 m2. W misji testowane są także m.in. rozkładane panele słoneczne, czujnik Słońca oraz algorytmy sterowania satelitą.

Satelita nadaje telemetrię umożliwiającą bieżącą analizę stanu podzespołów. Do odbioru bardzo słabego sygnału (około -120 dBm) na częstotliwości 435,275 MHz niezbędna jest czuła stacja radiowa z odpowiednim torem antenowym.

Stacja naziemna

Stacja naziemna powstaje w pomieszczeniach SP2ZIE na terenie Akademii Morskiej w Gdyni. Będzie wyposażona w odbiorniki SDR podłączone do komputera z dedykowanym oprogramowaniem do wizualizacji i analizy widma.

Dane odbiorcze będą przekazywane do III LO w Gdyni przez internet, co umożliwi pracę dydaktyczną na rzeczywistych sygnałach satelitarnych. W razie udostępnienia dekodera przez SKA PW możliwe będzie także dekodowanie telemetrii.

Ponieważ PW-Sat2 nadaje z mocą do 500 mW z orbity około 575 km, odbiór wymaga czułych odbiorników SDR, przedwzmacniaczy niskoszumowych oraz kierunkowego zestawu antenowego.

Ze względu na liczne przeloty satelity nad Polską konieczne jest automatyczne śledzenie jego ruchu. Dlatego stacja zostanie wyposażona w układ naprowadzania anten, współpracujący z oprogramowaniem do predykcji przelotów i sterowania azymutem oraz elewacją.
